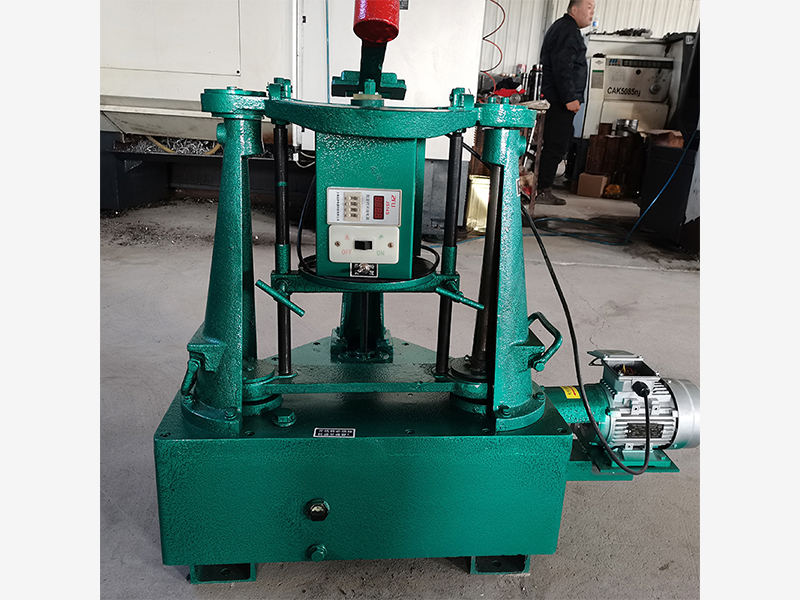

BSJ-200齿轮标准实验拍击筛的简介与应用

一、设备定义与核心功能

BSJ-200齿轮标准实验拍击筛是一款实验室级高精度筛分设备，专为齿轮制造、材料科学等领域的颗粒分级与粒度分析设计。其核心功能包括：

1. 标准齿轮试验：模拟齿轮啮合过程中的振动与冲击，检测齿轮材料（如合金钢、陶瓷）的耐磨性、疲劳强度及动态响应。

2. 高精度筛分：通过拍击与振动复合运动，实现0.045~2mm粒径物料的精准分级，满足ISO、ASTM等国际标准对齿轮加工粉末（如磨料、金属粉末）的粒度检测需求。

3. 多场景适配：支持齿轮加工废料回收、润滑油杂质分析、齿轮箱密封性能测试等场景，可替代传统人工筛分，提升检测效率与一致性。

二、结构原理与技术参数

1. 核心结构：

- 齿轮传动系统：采用精密斜齿轮（模数2~4）与同步带驱动，确保转速稳定（1500rpm），传动效率达98%以上。

- 拍击机构：通过凸轮顶杆驱动拍锤（行程38mm），以156次/分频率拍击筛盖，防止物料团聚堵塞筛网。

- 振动平台：偏心轮驱动水平往复运动（振幅2~4mm），配合拍击动作实现三维筛分。

- 智能控制系统：集成数字定时器（0~99分钟）、过载保护与故障报警功能，支持远程数据监控。

2. 技术参数：

三、工作原理与创新设计

1. 复合运动机制：

- 水平振动：偏心轮驱动筛体做直线往复运动，加速物料扩散。

- 垂直拍击：拍锤周期性撞击筛盖，破坏物料表面张力，提升透筛率。

- 离心辅助：可选配旋转底盘（转速50~200rpm），模拟齿轮啮合时的离心力，强化筛分效果。

2. 关键创新：

- 齿轮磨损监测：内置加速度传感器，实时采集振动信号，通过AI算法分析齿轮啮合状态，预警异常磨损。

- 防污染设计：全封闭腔体+空气净化模块，可在负压环境下筛分易氧化粉末（如钛合金粉）。

- 智能校准：支持自动平衡调节，通过激光测距仪实时修正筛体水平度。

四、核心应用场景与行业案例

典型案例：

- 德国ZF集团：用于新能源汽车齿轮箱润滑油金属颗粒检测，筛分效率提升40%，故障预警准确率达95%。

- 中科院金属所：在钛合金粉末3D打印工艺中，通过BSJ-200优化粒度分布，打印件致密度提高至99.8%。

五、选型与维护要点

1. 选型关键：

- 筛分精度：根据齿轮加工精度选择筛网目数（如100目对应150μm）。

- 处理量：单次较大试样量为1kg，连续作业需配置自动上料系统。

- 环境需求：粉尘敏感环境选IP66防护，防爆需求选ATEX认证机型。

2. 维护建议：

- 齿轮润滑：每运行200小时加注食品级润滑脂（如Klüber GH 61），避免污染物料。

- 筛网更换：采用快拆式夹具，3分钟内完成筛网更换，支持超声波清洗。

- 校准周期：每季度用标准颗粒（如NIST SRM 1963）验证筛分精度，偏差超过5%需重新标定。

六、与传统设备对比

对比项 BSJ-200齿轮拍击筛 普通振动筛 人工筛分

筛分效率 95%以上（10分钟完成7层筛分） 60%~80% 30%~50%

精度控制 D90误差≤2% D90误差5%~10% 主观性强，无量化指标

自动化 支持远程监控与数据追溯 需人工值守 全手动操作

适用范围 齿轮制造、纳米材料等精密领域 工业粗筛 小规模实验室

七、行业标准与认证

- 国际标准：符合ISO 3310-1（试验筛）、ISO 13320（激光衍射法粒度分析）。

- 国内标准：GB/T 6003.1（金属丝编织网试验筛）、GB/T 14790（齿轮装置振动监测）。

- 认证：CE（欧盟机械指令）、FDA（食品接触材料认证）、CNAS（中国合格评定国家认可委员会）。

八、未来发展趋势

1. 智能化升级：集成AI视觉识别，自动分析筛上物形貌，预测齿轮疲劳寿命。

2. 绿色制造：采用节能电机与可回收材料，降低设备能耗与环境影响。

3. 模块化设计：支持快速更换筛分模块，适配不同行业的定制化需求。

九、注意事项

1. 操作规范：

- 启动前需检查筛网密封性与夹具紧固度，避免物料泄漏。

- 筛分易扬尘物料时，需开启负压除尘系统。

2. 故障排查：

- 若出现异常振动，需检查齿轮啮合间隙与同步带张力。

- 拍击频率异常时，优先检查凸轮顶杆润滑状态。

BSJ-200作为齿轮制造领域的核心检测设备，其可靠性与精度直接影响齿轮加工质量与使用寿命。合理选型与维护可显著提升实验效率，推动材料科学与精密制造技术的发展。
