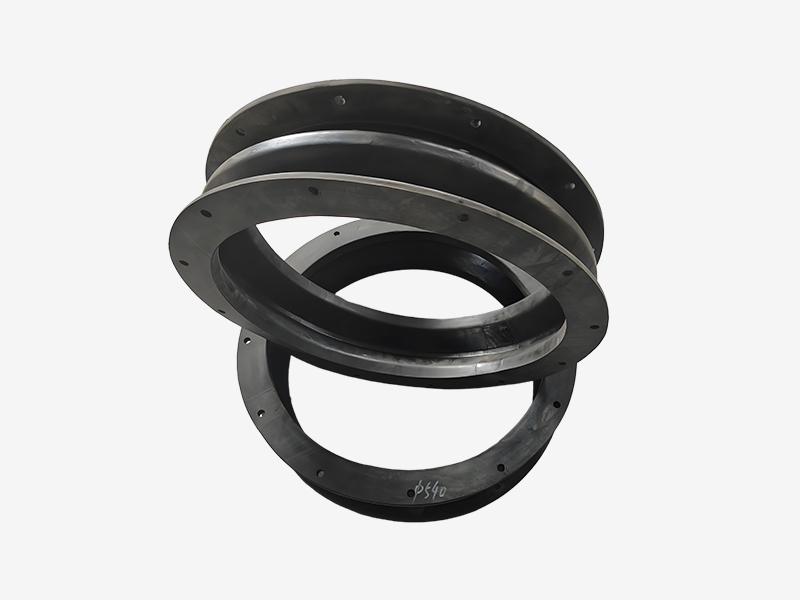

橡胶软连接的简介与应用

一、橡胶软连接的结构与工作原理

1. 结构组成

- 橡胶主体：采用天然橡胶（NR）、丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）或氟橡胶（FKM）等，厚度通常为5-20mm，提供弹性变形能力和耐介质性能。

- 金属增强层：内嵌帘子布（尼龙、聚酯）或钢丝网，增强抗压强度（爆破压力可达1.6-4.0MPa）。

- 金属法兰/接头：碳钢、不锈钢或铝合金材质，通过硫化工艺与橡胶粘合，用于连接管道。

2. 工作原理

- 位移补偿：

- 轴向补偿：允许±10-30mm的伸缩量，补偿管道热胀冷缩或地基沉降。

- 横向补偿：可承受±5-15°的角位移，适应管道安装偏差。

- 减震降噪：橡胶弹性体吸收机械振动（频率10-500Hz），降低管道系统噪音（降噪效果5-15dB）。

二、核心性能优势

1. 多功能性

- 耐压范围：0.6-4.0MPa，适配DN25-DN3000的管道。

- 温度范围：-40℃（耐寒橡胶）至+250℃（硅橡胶），耐油、酸碱、臭氧等腐蚀介质。

2. 安装便利性

- 免焊接：通过法兰螺栓快速安装，节省施工时间50%以上。

- 柔性连接：减少管道应力集中，延长设备寿命。

3. 经济性

- 成本低：相比金属波纹管，价格降低30%-60%。

- 维护简单：无需定期润滑或更换，寿命可达8-15年。

三、典型应用场景

1. 工业管道系统

- 泵阀连接：离心泵、压缩机进出口使用橡胶软连接，减少振动传递（如某热电厂水泵组采用EPDM软连接后，管道振动值从2.5mm/s降至0.8mm/s）。

- 化工管道：氟橡胶软连接耐强腐蚀介质（如硫酸、烧碱），用于反应釜与管道的柔性连接。

2. 建筑与市政工程

- 暖通空调：空调机组与风管连接处使用橡胶软连接，降低风机振动对建筑结构的影响。

- 给排水系统：补偿管道因温度变化产生的伸缩，避免接口开裂（如某城市供水管网使用天然橡胶软连接，5年内漏水事故减少70%）。

3. 环保与水处理

- 污水处理厂：耐油丁腈橡胶软连接用于曝气池管道，承受污水中的颗粒冲击和化学腐蚀。

- 脱硫脱硝设备：硅橡胶软连接耐高温（180℃），适配烟气管道的高温工况。

4. 特种领域

- 船舶工业：船用橡胶软连接耐海水腐蚀，用于甲板机械与管道的抗震连接。

- 核电工程：采用核级橡胶（如氢化丁腈橡胶），满足辐射环境下的密封性要求。

四、选型与安装要点

1. 选型参数

- 介质特性：根据输送介质（水、油、气体）选择橡胶材质（如NBR耐油、EPDM耐蒸汽）。

- 压力与温度：工作压力需低于软连接爆破压力的50%，温度需在材质允许范围内。

- 位移量计算：轴向补偿量=管道热膨胀量×安全系数（1.2-1.5）。

2. 安装注意事项

- 避免超压：系统压力不得超过软连接额定压力。

- 固定支撑：两端管道需设置固定支架，防止软连接承受额外拉力。

- 防扭转：安装时保持软连接自然状态，禁止人为拉伸或压缩。

五、与其他柔性连接件的对比

类型 补偿能力 耐温性 耐腐蚀性 成本 适用场景

橡胶软连接 ★★★★☆ ★★★☆☆ ★★★★☆ 低 常规管道减震、位移补偿

金属波纹管 ★★★★★ ★★★★★ ★★★☆☆ 高 高温、高压、高精度补偿

织物补偿器 ★★★☆☆ ★★★☆☆ ★★★☆☆ 中 大口径、低压力管道

六、技术发展趋势

1. 复合材料应用：碳纤维增强橡胶（CFRP）提升强度和耐疲劳性，寿命延长30%以上。

2. 智能监测：集成压力传感器和温度传感器，实时监控软连接健康状态（如某企业产品可预测老化程度）。

3. 环保材料：生物基橡胶（如蒲公英橡胶）和可回收金属法兰，减少环境负担。

总结

橡胶软连接以其高性价比、易安装和多功能性，成为管道系统中不可或缺的组件，尤其在振动控制和位移补偿领域优势显著。未来随着材料技术的进步，其性能将进一步优化，应用场景也将向高端制造、新能源等领域扩展。选型时需结合介质、工况和成本综合考量，确保系统安全可靠运行。
